2020年9月，我國在聯合國大會承諾2030年碳達峰、2060年碳中和，2021年是“十四五”開局之年，中央經濟工作會議將“做好碳達峰、碳中和工作”作為今年要抓好的重點任務之一，而光伏+儲能系統是實現碳中和的重要途徑。本文將著重介紹常見的戶用光伏+儲能的系統類型及特點。
1/ 混合式家庭光伏+儲能系統
系統介紹

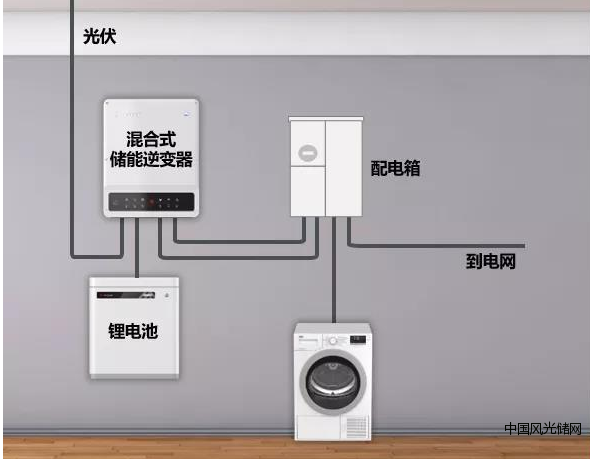

混合型光伏+儲能系統一般由光伏組件、鋰電池、混合型逆變器、智能電表、CT、電網、并網負載和離網負載組成。該系統可實現光伏經DC-DC轉換直接給電池充電，也可以實現雙向的DC-AC轉換用于電池的充電和放電。
工作邏輯
白天光伏發電首先供給負載，其次給電池充電，最后多余的電量可以并網；晚上電池放電供給負載，不足部分由電網補充；電網停電時，光伏發電和鋰電池僅供電給離網負載，并網端負載無法使用。另外，該系統也支持用戶自行設置充電及放電時間來滿足用戶用電需求。
系統特點
系統高度集成，可以大幅減少系統安裝時間及成本
可實現智能控制，滿足用戶的用電需求
電網停電時可以給用戶提供安全的電力保障
2/ 耦合型家庭光伏+儲能系統
系統介紹

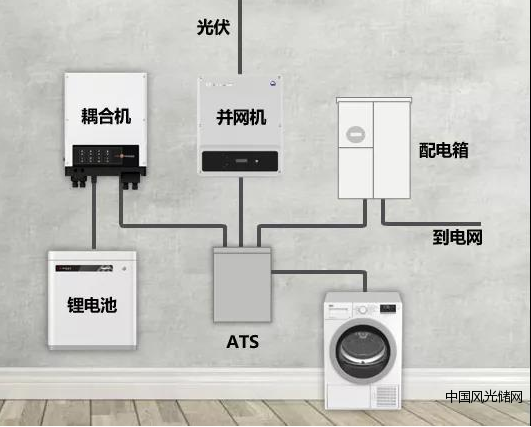

耦合型光伏+儲能系統，又稱交流改造型光伏+儲能系統，該系統一般由光伏組件、并網逆變器、鋰電池、交流耦合型儲能逆變器、智能電表、CT、電網、并網負載和離網負載組成。該系統可實現光伏經并網逆變器轉換為交流電后，再經過交流耦合型儲能逆變器將多余電量轉換成直流電儲存在電池中。
工作邏輯
白天光伏發電首先供給負載，其次給電池充電，最后多余的電量可以并網；晚上電池放電供給負載，不足部分由電網補充；電網停電時，鋰電池僅供電給離網負載，并網端負載無法使用。另外，該系統也支持用戶自行設置充電及放電時間來滿足用戶用電需求。
系統特點
可將已有的并網光伏系統改造為儲能系統，投入成本低
電網停電時可以給用戶提供安全的電力保障
可兼容不同廠家的并網光伏系統
3/ 離網型家庭光伏+儲能系統
系統介紹

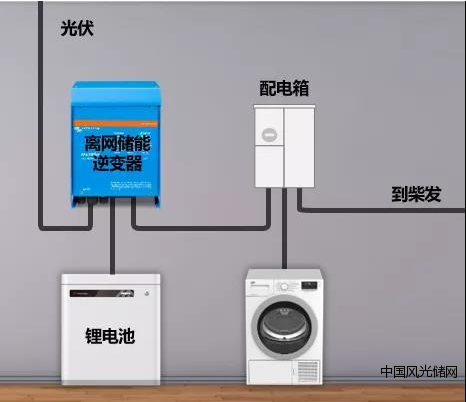

離網型家庭光伏+儲能系統一般由光伏組件、鋰電池、離網儲能逆變器、負載和柴油發電機組成。該系統可實現光伏經DC-DC轉換直接給電池充電，也可以實現雙向的DC-AC轉換用于電池的充電和放電。
工作邏輯
白天光伏發電首先供給負載，其次給電池充電；晚上電池放電供給負載，電池不足時，由柴發供給負載。
系統特點
可滿足無電網地區的日常用電需求
可與柴油發電機結合，使柴油發電機供給負載或者給電池充電
大部分離網儲能逆變器無并網認證，即使系統有電網，也無法并網
4/ 光伏儲能能源管理系統
系統介紹

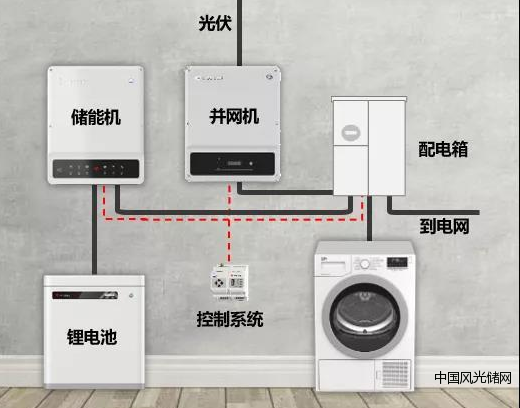

光伏儲能能源管理系統，該系統一般由光伏組件、并網逆變器、鋰電池、交流耦合型儲能逆變器、智能電表、CT、電網和控制系統組成。
系統特點
控制系統可接收和響應外部指令，響應系統的用電需求，接受系統的實時控制與調度
可參與電網的優化運行，讓電能使用更高效、更經濟
總結
本文介紹了目前使用較多的幾種戶用儲能系統類型。隨著政策的扶持和人們觀念的轉變，相信越來越多的儲能系統類型會出現在我們的身邊。
